贝塔射线检测仪

贝塔射线检测仪

产品型号:TH-YC01

产品品牌:云境天合

更新时间:2024-10-05

贝塔射线检测仪是使用β射线法来实现对大气颗粒物浓度的监测,主要能监测pm10,噪声,温湿度等参数,该设备适用于建筑工地、道路施工、工厂厂界等颗粒物的在线监测。
产品详情

技术指标  TSP    PM2.5     PM10    都一样,每一台只能测一种参数

1.贝塔射线检测仪简介

扬尘在线检测仪(β射线)使用β射线法来实现对大气颗粒物浓度的监测。

本产品执行标准如下所示:

HJ/T 374—2007 总悬浮颗粒物采样器技术要求及检测方法

HJ/T 93-2013 环境颗粒物(和)采样器技术要求及检测方法

HJ 1100-2020 环境空气中颗粒物(和)β射线法自动监测技术指南


2.贝塔射线检测仪工作原理

采用的是贝塔射线吸收法的工作原理,将C-14作为发射源,其发射恒定的高能量电子,样品空气通过切割器以恒定的流量经过进样管,颗粒物截留在滤膜上。β射线通过滤膜时,能量发生衰减,通过对衰减量的测定计算出颗粒物的质量,根据采样流量、采样时间和滤膜面积来计算实际状态下环境空气中颗粒物的浓度。该设备适用于建筑工地、道路施工、工厂厂界等颗粒物的在线监测。


3.贝塔射线检测仪功能与特点

1)使用智能加热技术对采样空气动态加热除湿,提高测量精度。

2)使用PID恒流算法,泵转速调控自适应,保证采样空气流量稳定精准。

3)使用五级校准法,确保PM10浓度无论高低皆能准确测量。

4)使用全程零点校准,保证每一次测量都不受滤纸均匀度的影响。

5)采样周期连续可调,最小周期3分钟,最大周期60分钟

6)支持省纸模式,滤纸可根据使用情况循环利用,能有效延长滤纸使用时间。

7)支持本地数据查询展示,可查询任意时间段数据。

8)支持有线网络通信和4G无线通信

9)支持远程系统升级及参数设置

10)支持本地数据存储,数据存储时长可达365天。

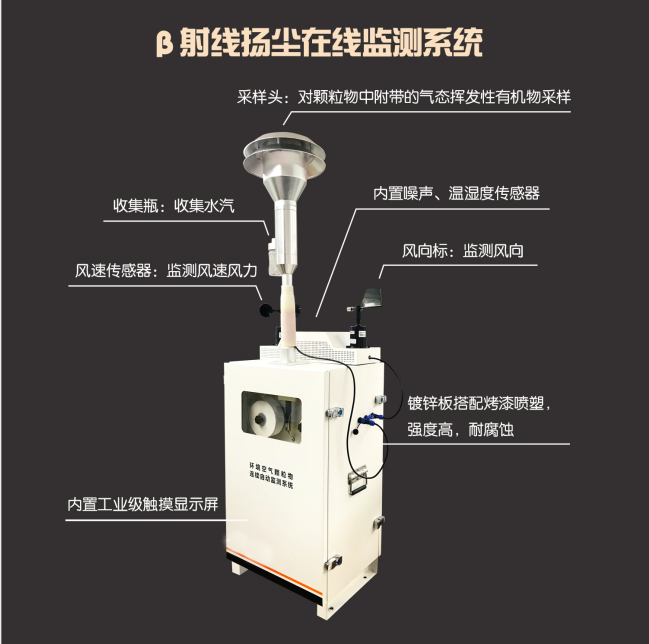

4.贝塔射线检测仪产品外观


贝塔射线检测仪产品外观

贝塔射线检测仪产品外观

5.贝塔射线检测仪产品外观技术规格

1)机械粒子切割器 ,实现颗粒物粒径的精确切割。

2)使用智能加热技术对采样空气动态加热除湿,提高测量精度。

3)使用PID恒流算法,泵转速调控自适应,保证采样空气流量稳定精准。

4)使用五级校准法,确保PM10浓度无论高低皆能准确测量。

5)使用全程零点校准,保证每一次测量都不受滤纸均匀度的影响。

6)采样周期连续可调,最小周期3分钟,最大周期60分钟

7)支持本地数据查询展示,可查询任意时间段数据。

8)支持有线网络通信和4G无线通信

9)支持远程系统升级及参数设置

10)支持本地数据存储,数据存储时长可达365天。

11)7寸液晶显示屏,现场直接设置操作,系统设置。

12)具有雾炮联动功能,可以通过设置联动阈值控制雾炮等治理设备的开启和闭合。

13)可存储12个月的分钟数据,通过U盘拷贝。

14) 具有采样管路和相对湿度校准功能,有效抑制湿度对测量结果的影响。

测量范围

0~10000μg/m³

输入电源

AC220V,50HZ

测量分辨率

1μg/m³

功率

<350W(MAX)

测量精度

15.6%

噪声

<65dB

空气流量

16.7L/ m³

工作环境

-20~65℃

产品尺寸

(长*宽*高mm)

432*346*1400

质量

39KG


贝塔射线检测仪系统组成

该系统主要由颗粒物和气象监测单元、数据采集处理单元、视频字符叠加单元、数据传输单元、数据展示平台、联动控制单元等组成,实现工地环境监测、数据上传、数据展示、统计分析、视频叠加等功能,完美对接政府监测平台,实现工地环境的 24 小时监管。

1. 颗粒物监测单元

对 PM10 进行连续自动监测,环境数据每小时采集一次数据,并实时上传至数据中心和监控平台统计和分析;

2. 气象五参监测单元

整套设备具备温度、湿度、风速、风向、大气压强等环境参数的监测,为监测数据的后期分析提供气象参数;

3. 数据采集处理单元

该单元是整套系统的中枢,对所收取的监测数据进行判别、检查和存储;对采集的监测数据按照统计

要求进行统计分析处理,将处理后的数据上报至云平台,并控制参数的本地化显示,实现环境参数与视频监控画面的融合;

4. 数据展示平台

本系统的监测数据不仅可以上报至各级政府的数据云平台,也可上报风途仪器贝塔射线在线监测平台,更能与现场的监控视频融合,将现场的环境参数以字符形式显示在视频监控画面上,实现本地环境参数与本地视频的融合,随视频一起存储,防篡改,一经叠加永久存在。


贝塔射线检测仪设备主要部件:

1. 设备主机箱:防尘、防风、防雨、防晒;

2. 颗粒物采样头:物理切割器+加热除湿器+水汽冷凝器

3. 工业主控板+7寸触摸屏:设备系统运行及操作

4. 颗粒物传感器:光散射法PM10传感器

5. 温湿度传感器:探测环境温湿度

6. 风速风向传感器:气象数据监测

7. 数据传输模块:无线采集传输模块

8. 集成电路板:高度集成、统一输出

9. 供电系统:电源、空开、接地线

10. 支架:1.6米户外固定长方体支架

11. 户外P10 LED显示屏,96×48点阵(可按需求定制)。


气象监测单元

整套设备具备大气压强、温度、湿度等环境参数的监测,数据的后期分析提供气象参数保障

温度:

测量范围:-45~80℃;

分辨率 :0.1℃;

精度 :±0.5℃;


湿度:

测量范围:0~100%; 精度 :±3%;

分辨率 :1%;


风速: 测量原理:机械式

测量量程:0~30m/s 启动风力:≥0.8m/s

精度 :±(0.3+0.03V) (V:风速)


风向:

测量原理:机械式 测量量程:8个方向

启动风力:≥0.8m/s 精度 :±3 度 响应及稳定: ≤1min


气压:

测量原理:半导体

测量量程:300-1200hPa

分辨率 :0.1hpa

精度 :±0.3hpa

响应及稳定: ≤1min


设备主要技术特点

1. 具备通过CPA、CCEP认证,具备认证证书。

2. 在-30~60℃、0~90%RH(无凝露)的环境范围内正常工作

3. 根据定制需求,设备可在箱体上拓展其它监测接口

4. 机械粒子切割器 ,实现颗粒物粒径的精确切割

5. PID恒流算法,确保采样流量恒定,切割曲线的正确

6. 具有采样管路和相对湿度校准功能,有效抑制湿度对测量结果的影响;内置独特的优化算法,提高仪器测量结果的准确性

7. 7寸液晶显示屏,现场直接设置操作,系统设置

8. 支持远程升级产品固件及修改产品配置,不必现场操作,省时省力

9. 支持4G/网口/WIFI通讯方式,保证数据实时传输

10. 配备全天候户外传感器,对噪声及气象参数值进行连续监测

11. 默认按HJ212标准上传,也可以根据客户平台要求任意定制协议上传。

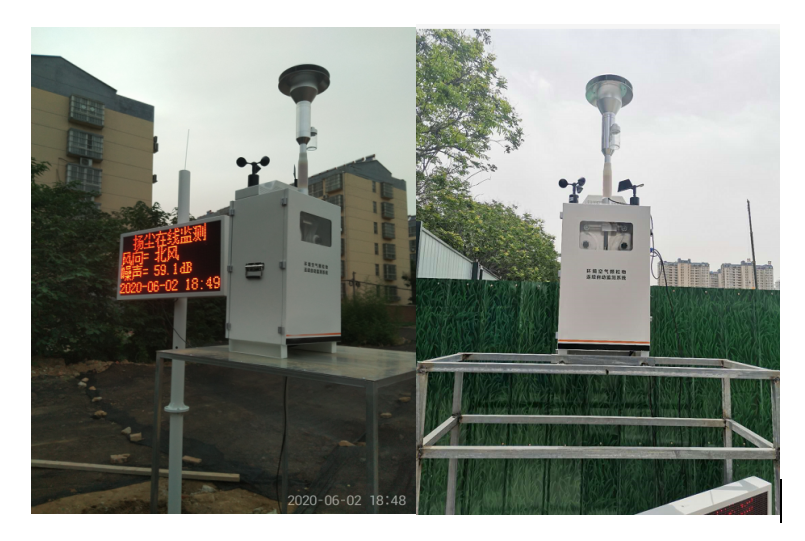

贝塔射线检测仪产品安装实例

贝塔射线检测仪产品安装实例
