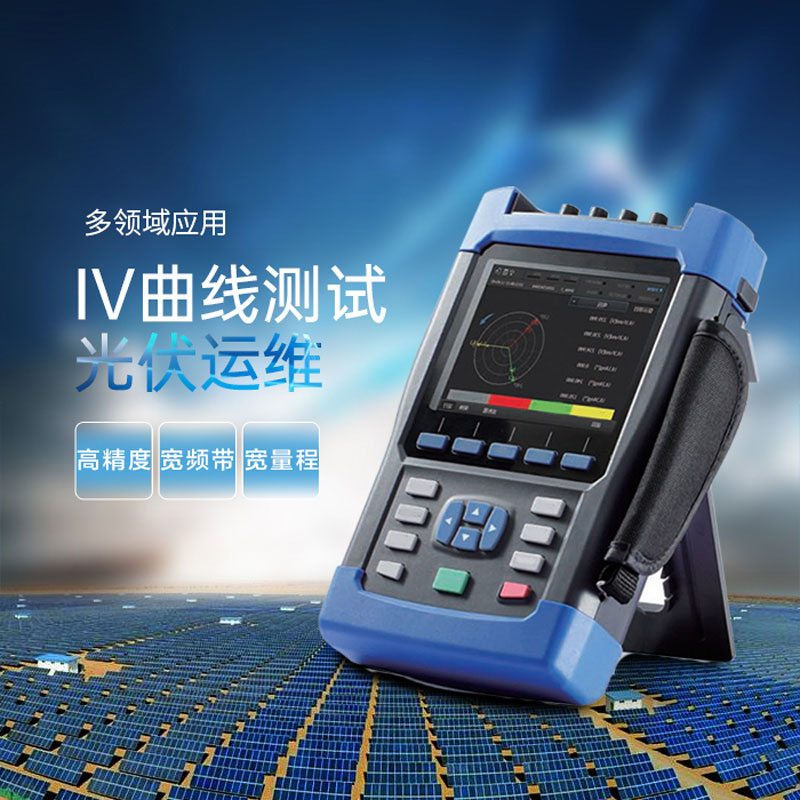

便携式IV测试仪

便携式IV测试仪

产品型号:TH-PV30

产品品牌:云境天合

更新时间:2024-05-22

便携式IV测试仪主要用于室外太阳能电池阵列/组件/电池片伏安特性测试,能够方便、快速的测试太阳能电池阵列/组件/电池片在自然光照下的工作特性,可为太阳能电站设计、验收、维护提供测试保障。
产品详情

一、便携式IV测试仪产品简介

TH-PV30便携式太阳能电池测试仪主要用于室外太阳能电池阵列/组件/电池片伏安特性测试,能够方便、快速的测试太阳能电池阵列/组件/电池片在自然光照下的工作特性,可为太阳能电站设计、验收、维护提供测试保障,是电站建设单位、质检部门、生产厂家、科研单位等必备检测工具。

TH-PV30便携式IV测试仪采⽤⼀体式封装技术,中英⽂操作界⾯功能说明清晰,⼀键式检测数据 导出,单块组件/组串检测速度10秒完成,快速精准全⾯的检测功能可作为第三⽅检测机构与电站运维的⾸选配置。

整机配备更为⾼精度的电容/电阻式负载,同时配备了更为快速的辐照计操作模块以及对应的IV曲线分 析软件,可以更⾼清的解析IV曲线的同时具备持续IV不间断扫描的优势,助⼒光伏全体系电站的检测。



二、便携式IV测试仪应用领域

单组件测试、组串测试、辐照测试、发电量测试



三、便携式IV测试仪可测试性能指标

阴影遮挡、灰尘衰减、STC对⽐、填充因⼦、IV曲线、最⼤功率、最⼤功率电压

最⼤功率电流、辐照度、环境温度、组件温度、PV曲线、转换效率、发电量



四、便携式IV测试仪产品特点

1、0~200V⾼精度曲线测试:采⽤我司最新的电阻式测试模块,单组件检测更为精准,可最⼤测试200V组串的IV曲线测试,以及20A 组串的串并联测试

2、STC标称参数转化测试:IV测试,匹配当前95%以上光伏电池板规格,更快速的切换不同规格组件参数,并⾃动计算出电池板当前发 电效率以及转化率,帮助⽤户更精准的知悉组件真实参数。

3、国标⾏业基准设备符合国际与⾏业执⾏标准,并可作为第三⽅计量依据。

◎IEC 61215-2005 地⾯⽤晶体硅光伏组件 —设计鉴定与定型

◎IEC 61646-2008 地⾯⽤薄膜电池设计与鉴定规范

◎CGC/GF003.1:2009 并⽹光伏发电系统⼯程验收技术规范第1部分: 电⽓设备

◎GB4793.1-2007/IEC 60010-1 测试、控制和实验室⽤电⽓设备的安全要求

◎IEC60904-2 2007 标准太阳电池的要求

◎IEC60891-2009 光伏器件的IV实测特性的温度和辐照度修正⽅法

◎IEC61853-2011 光伏器件性能测试和能量等级

◎通过CE及ROHS认证

◎经过中国计量科学研究院权威验证,电压、 电流测试准确性均优于0.2%,达到并超过产品指标要求。

4、组件条码扫描功能:检测可配备⽆线扫码进⾏组件条码录⼊,PV30检测数据⾃动匹配组件条码并 可对应打印,便于溯源查询。

5、连续性测试:PV30可连续性测试光伏电池IV数据,20s⼀次的⾃动检测,可帮助⽤户持续性监控组件各性能参数并进⾏对⽐。

6、环境监测功能:具备环境温度检测、 电池板温度检测、太 阳辐照度检测等环境检测功能,并可提供 ⽤户可选的辐照计匹配。

7、iV补偿功能:可真正⽀持光伏电池⽚的户外验证,适应⼯程化应⽤的实验阶段光伏电池户外性能测试。

8、国产配置国际标准⾦牌售后:PV30国内提供24⼩时快速售后,并提供软硬件的免费升级服务

9、中英⽂操作界⾯:针对不同市场与不同⽤户需求PV30提供中英⽂操作界⾯,简洁的操作菜单可让⽤户快速掌握仪器各项功能。

10、持久续航:PV30提供内置了⾼容量锂电池模组锂电模组可备选更换便捷长达10H持续续航为测试提供充⾜电力。

11、量程切换:针对不同规格的组件/组串的电流电压,PV30可⾃动切换测试量程,以提供更为精准的测试范围,并提供过压过流保护。

12、⾼扩容:PV30内机可靠储存超过2000幅测试波形 并提供SD卡插槽 ,⽀持存储空间扩容,可通过USB同步主机储存数据⾄PC端软件分析。

13、光伏组件修正数据库:内置丰富的太阳能电池组件修正模型数据库,覆盖⼤多数组件⽣产商的产品,为测试结果的转化⽐提供参考,并为⽤户提供了全⾯的参数设置功能可⼿动添加。

14、⾼压隔离设计更安全:设备内部具备⾼压隔壁电源设计 为⽤户提供可靠的安全保证,开路电压最⼤测试范围可到1500V 提供⾼达30KW光伏阵列测试功能。

15、100⽶⽆线通讯:主机与探头之间采⽤⽆线连接,提供最⼤25⽶的⽆线连接功能,使现场测试更便捷,⽅便。

16、触屏⾯板操作:主机操作⾯板采⽤触屏加键盘的操作⽅式 ⾼亮的液晶屏幕可在阳光下显⽰更为清晰,整机包含丰富的外设接⼜提供多种拓展联机功能。



五、便携式IV测试仪技术参数

1、测试对象

填充因⼦

IV曲线

最⼤功率

最⼤功率电压

组件温度

PV曲线

转换效率

发电量

阴影遮挡

灰尘衰减

STC对⽐

短路电流

最⼤功率电流

辐照度

环境温度

开路电压

峰值功率点电压、 电流

定电压点电流

串联电阻

并联电阻

2、规格参数

类⽬

数值

TH-PV30



电压

测量范围

5V~200V

测量精度

0.01V

测试准确度

±0.2%±0.1V





电流

测量范围

0.01A~20A

测量精度

0.001A

测试准确度

±0.2%±0.01A



最⼤功率测试

重复性精度

±0.2%±0.05W

最⼤功率测试范围

0.1W ~1000W

转换到STC下最⼤功率精准度

优于±3%±1W





温度

环境温度测量范围

-30°C ~100°C

电池温度测量范围

-30°C ~100°C

温度测试精准度

±1°C

辐照度

辐照度测量范围

0 ~1800W/m2

辐照度测量精度

优于±3%











软件

测试周期

10s

数据点

2048点

数据存储

>2000数值

连续性测试

20s

条码录⼊

⽆线扫码/⼿动录⼊

中英⽂界⾯

通⽤

光伏组件型号数据库

通⽤

联机拓展

可多台IV联机测试⽐对

通⽤

 3、硬件参数

类⽬

数值

TH-PV30

















主机参数

⽆线传输距离

25⽶

扩容存储

SD卡

显⽰屏

640x480,4英⼨LED

供电⽅式

内置锂电池/电源适配器

电池参数

14.8V/4400mAH

电池续航

10⼩时

尺⼨

160x83x33mm

重量

2.3kg

⼯作温度

-10°C~50°C

存储温度

-20°C~60°C

湿度

5~95%RH



辐照计参数

接⼜

RS232串⼜ ,蓝⽛

重量

450g

电源

4节AAA电池

温度传感器

标准

温度检测

检测接⼜

连接线

MC4

 六、配置清单

1

主机

仪器测试主机

1

2

辐照计

标准

1

3

辐照计⽀架

标准

1

4

温度探头套件

温度传感器

1

5

电源适配器

标准

1

6

测试套装

⾹蕉头测试线+鳄鱼钳

4

7

MC4⼀转⼆适配器

标准

1

8

条码器

⽆线

1

9

⽤户⼿册

标准

1

10

售后资料

质保卡,合格证等

1
