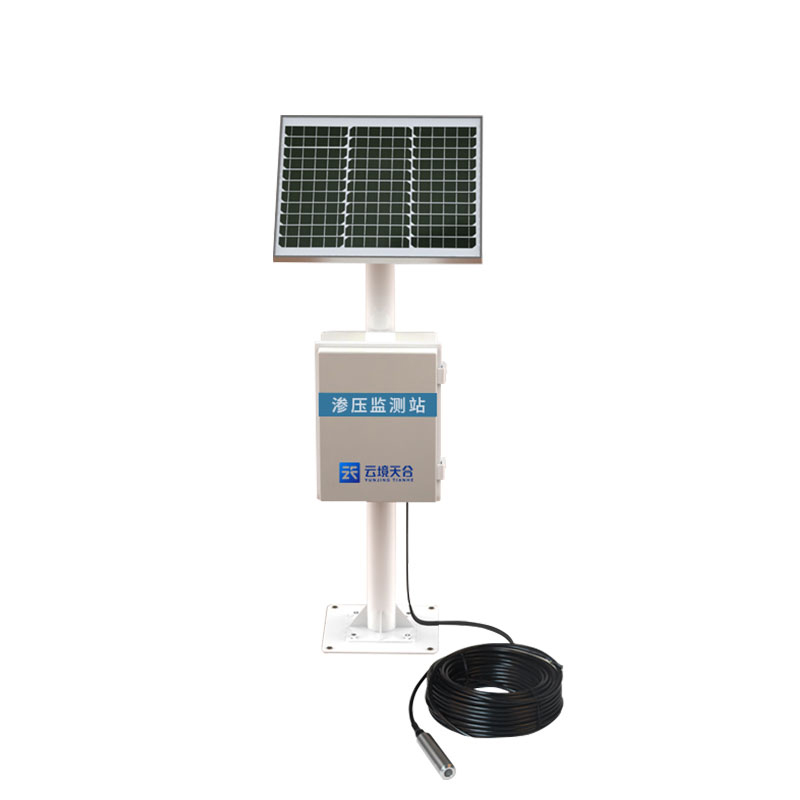

渗压监测站

渗压监测站

产品型号:TH-SY1

产品品牌:云境天合

更新时间:2024-06-20

渗压监测站是一种用于水位和水温测量的水文仪器,是通过多年生产工艺技术的积累,采用先进的混合信号处理技术研发,广泛应用于各种建筑工程、隧道建设、地铁工程、水文地质勘探等领域。
产品详情

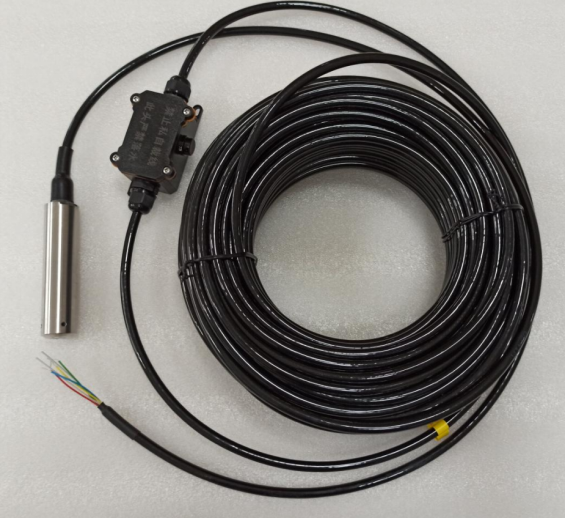

TH-SY1型渗压监测站( 压阻式孔隙水压力计)是一种用于水位和水温测量的水文仪器,是通过多年生产工艺技术的积累,采用先进的混合信号处理技术研发,克服了传统模拟电路模块的缺点,可以实现全量程数字化线性校正,全温区数字化温度误差补偿;补偿参数存储在非易失存储器中,多重安全保护机制,避免了因校准参数丢失而导致产品无法使用;电路模块带有电源监控、看门狗监视功能,投入式结构全不锈钢密封,大幅提高了产品的可靠性。


TH-SY1型压阻式渗压计( 压阻式孔隙水压力计)特点:

l高稳型:高品质高稳定性压力感测元件

l精度高:水位精度0.1%F.S,分辨力1mm;温度 精度±0.5°C,分辨率0.01°C。

l功耗低:智能电源管理设计,采集功耗3-4MA

l功能全:水位、水温、水压等要素同时实时监测

l气压补偿:采用大气压直接测量补偿方式(可选绝压)

l信号标准:RS485接口MODBUS-RTU标准通信协议

l防护等级:全不锈钢密封结构,IP68防护

l温度补偿:全量程数字化校准,全温区温度误差补偿

l传感器电气特性:有过电压保护、浪涌电压保护及电源极性反接保护,避免操作失误引起的电气损坏


1.2应用领域

TH-SY1型压阻式渗压计( 压阻式孔隙水压力计)主要应用领域有:

l地下水位水温数据监测

l大坝安全渗压、液位监测

l水库、大坝水位实时监测

l湖泊、地表径流水位监测

l无人值守水文监测站

l罐体内液位实时监测

l工业控制系统现场液位监测


1.3产品规格

基本规格

压阻式渗压计( 压阻式孔隙水压力计)

外形尺寸

φ26mm  长度134mm




基本性能参数

表1-3基本性能参数说明


参数项

说明

主要性能指标

敏感元件

压阻硅

量程

0~10m H₂O

水位精度

0.1%F.S/0.25%F.S/0.5%F.S

水位分辨力

1mm

稳定性

0.1%F.S/年 0.25%F.S/年 0.5%F.S/年

过载

2X F·S

温度精度

±0.5℃

温度分辨率

0.01℃

电气特性

温补范围

0~50℃

工作温度

-10~80℃

供电电压

DC5~30V (典型24V)

电源保护

防反接、过电压保护

输出方式

RS485数字信号/MODBUS-RTU协议128个变送器节点

结构特性

壳体材质

316L不锈钢

测量介质

流体介质

电缆材质

聚氨脂或聚氯乙烯

电缆规格

Φ7.6mm导气屏蔽双钢丝线缆,

环境特性

防护等级

IP68

重量

约250克(不含线缆)

环境振动:

承受GB/T9359所规定振动试验

自由跌落

承受GB/T9359所规定的跌落试验

电磁环境

符合GB/T17626.8第3级

平均无故障时间

不小于30000h
