光时域反射计

光时域反射计

产品型号:6422-2103

产品品牌:云境天合

更新时间:2024-12-09

光时域反射计是一种光纤测试设备,用于分析光纤的传输性能和维护状况,它基于光的后向散射和菲涅耳反向原理工作,能够通过发送光脉冲并接收其后向散射光来测量光纤的衰减、接头损耗、故障点定位等重要参数。
产品详情

一、光时域反射计产品综述

6422光时域反射计具备单模1310nm、1550nm、1490nm、1625nm、1650nm,多模850nm、1300nm和定制特殊波长的测试能力,可提供单波长、多波长、在线测试等多种模块,最大动态范围46dB,可用于干线远距离多分支通信网络测试;最小事件盲区0.8m,近端的连接情况可清晰分辨;最高2.5cm采样分辨率,能够准确定位事件点。另外提供了稳定光源、光功率计、可视红光源、光纤端面检查仪、WiFi模块等多种便捷的功能选件。


二、光时域反射计主要特点

最大46dB动态范围,256k数据采样点;

PON网络在线测试功能;

单多模一体测试功能;

通信光自动监测功能;

支持Bellcore GR196及SR-4731文件格式。

1.快速自动测试

6422的自动测试功能使得用户无需了解更多的有关该仪器操作的细节,测试步骤变得非常简单,只需要将光纤接入产品对应OTDR端口、点击【测试】按钮即可,仪器会自动设置相应的测试条件并给出最终测试结果,包括测试曲线和事件列表等。

2.特有的PON网络测试功能

6422是光纤接入网及FTTx的测试仪器,内置有PON网络测试功能,能够透过多达1:128的光分路器,可以实现对PON网络各分支的测试。

3.自动来光监测及告警功能

当OTDR测试光纤链路时,如果光纤中有通信光信号,会造成测试结果不准确,甚至会对仪器内部的探测器造成不可恢复的损坏。6422具有对被测光纤中的通信光信号自动监测功能,被测光纤只要接入到6422的光接口中,测试阶段自动感应并监测光纤中是否有通信光信号,一旦监测到有光信号,将及时提示告警信息,为仪器提供及时的保护。

4.光纤链路事件智能图示显示功能

选择分析模式切换按钮,可对当前的轨迹曲线进行图形化分析,并显示图形化分析界面。

5.光纤端面检查功能

仪器选配了端面检测功能,点击【端面检测】按钮,将进入到端面检测操作界面。

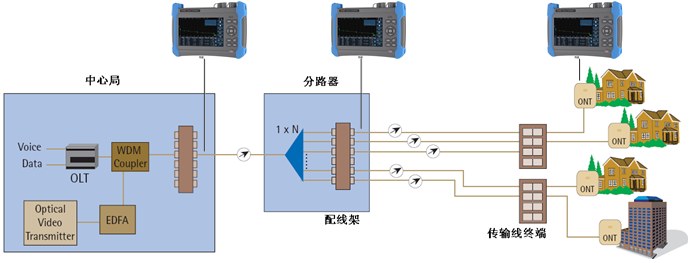

三、光时域反射计典型应用

四、光时域反射计技术规范

最大动态范围

详见“6422 OTDR各标准模块技术规范”

测距准确度

±(0.75+距离×0.0025%+取样间隔)m,不计折射率误差

测距分辨率

0.025、0.05、0.1、0.2、0.5、1、2、4、8、16、32m

测试量程

0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km(单模);

0.4、0.8、1.6、3.2、6.4、16、32km(850nm多模)

测试脉宽

3、5、10、30、80、160、320、640、1280、5120、10240、20480ns(单模);

3、5、10、30、80、160、320、640、1280ns(850nm多模)

最大采样点数

256k

线性度

0.03dB/dB

损耗分辨率

0.001dB

折射率设置范围

1.00000~1.99999(步长0.00001)

距离单位

千米、米、千英尺、英尺

显示

800×480、7英寸TFT彩色LCD(标配电容触摸屏)

光输出接口

FC/UPC(标配,可选配LC/UPC、SC/UPC、ST/UPC、FC/APC)

界面语言

可选简体中文、英文 (可支持其它语言定制需求)

外部接口

USB、Micro-USB、10M/100M以太网、Micro SD

电源

AC/DC适配器:AC100V~240V、50/60Hz、1.5A

直流:15V±2V(2A)

内部锂电池:10.8V,电池工作时间:8小时

最大功耗

10W(非充电)

外型尺寸

宽×高×深≤252mm×180mm×55mm

重    量

≤1.8kg

环境适应性

工作温度:-10℃~+50℃(电池充电:5℃~40℃)

存储温度:-40℃~+70℃(电池:-20℃~60℃)

相对湿度:5%~95%,无结露

VFL(选件)

工作波长:650nm±20nm

输出功率:2mW(典型)

工作模式:CW、1Hz、2Hz

l光功率计(选件)

波长范围:850nm~1650nm

功率范围:-60dBm~+3dBm(或-40dBm~+26dBm)

不确定度:±5%(-25dBm、CW)

l稳定光源(选件)

工作波长:与OTDR工作波长相同

输出功率:≥-5dBm

工作模式:CW、270Hz、1kHz、2kHz

lWiFi模块(选件)

通过WiFi模块,完成手机客户端与OTDR的互联,完成手机对OTDR进行远程控制并接收OTDR回传的测试结果。

l光纤端面检查仪(选件)

l6422 OTDR各标准模块技术规范

1.单波长模块

模块号

工作波长

波长

动态范围1(dB)

事件盲区2(m)

衰减盲区3(m)

6422-1105

单模1625nm

(内置滤波器)

36

1.5

4.5

6422-1106

单模1650nm

(内置滤波器)

36

6422-1201

多模850nm

24

1.5

8

6422-1202

多模1300nm

36



2.双波长模块

模块号

工作波长

波长

动态范围1(dB)

事件盲区2(m)

衰减盲区3(m)

6422-2101

单模1310/1550nm

37/35

1.5

8

6422-2102

单模1310/1550nm

42/40

0.8

4.5

6422-2103

单模1310/1550nm

45/ 42

6422-2105

单模1550/1625nm

(内置滤波器)

36/36

1.5

8

6422-2107

单模1550 /1650nm

(内置滤波器)

36/36

6422-2109

单模1310/1550nm

46/46

0.8

4.5

6422-2108

单模1310/1550nm

30/28

1.5

8

6422-2201

多模850nm/1300nm

26/34

1.5

8



3.三波长模块

模块号

工作波长

波长

动态范围1(dB)

事件盲区2(m)

衰减盲区3(m)

6422-3101

单模1310/1490/1550nm

37/35/35

1.5

8

6422-3102

单模1310/1550/1625nm

(内置滤波器,双光口)

37/35/35

6422-3103

单模1310/1550/1625nm

(内置滤波器,单光口)

42/40/40

0.8

4.5

6422-3104

单模1310/1550/1650nm

(内置滤波器,单光口)

42/40/40

6422-3105

单模1310/1550/1650nm

(内置滤波器,双光口)

37/35/35

1.5

8

6422-3106

单模1310/1550/1625nm

(内置滤波器,单光口)

30/28/28



4.四波长模块

模块号

工作波长

波长

动态范围1(dB)

事件盲区2(m)

衰减盲区3(m)

6422-4101

1310/1490/1550/1625nm

(内置滤波器,双光口)

37/35/35/35

1.5

4.5

6422-4105

1310/1490/1550/1650nm

(内置滤波器,双光口)

37/35/35/35

6422-4001

单模1310/1550nm

多模850/1300nm

37/35/26/34

1.5

8

6422-4002

单模1310/1550nm

多模850/1300nm

30/28/24/28

注:

1.环境温度23℃±5℃,最大测试脉冲宽度,平均时间大于180s,SNR=1;

2.量程≤1.6km、脉宽3ns,光纤端面反射损耗≥40dB,典型值;

3.量程≤1.6km、脉宽5ns或更小脉冲,光纤端面反射损耗≥50dB,典型值。


五、光时域反射计订货信息

主机:6422光时域反射计

标配:

序号

名称

说明

1

6422光时域反射计主机

内含锂电池

2

电源线组件

输入电压100-240Vac,50Hz-60Hz,2.0A

输出电压15V,输出电流≥3A

3

用户手册

-

4

产品合格证

-

5

专用软包

-

可选附件:

选件编号

名称

型号/参数

6422-001

U盘

存储容量≥4GB

6422-002

SD卡

存储容量≥8GB

6422-003

USB数据线

长度≥0.5m

6422-004

备用电池包

6422专用电池包

6422-005

LC适配器

-

6422-006

SC适配器

-

6422-007

ST适配器

-

6422-008

VFL(红光源)

波长:650nm±20nm,输出功率≥2mW

6422-009

OPM(光功率计)

波长范围:850nm~1650nm,功率范围:-60dBm~+3dBm

6422-010

LS(光源)

输出波长与OTDR模块相同,输出功率≥-5dBm

6422-011

专用工程塑料箱


6422-012

光纤端面检测仪

放大倍数≥200,USB接口

6422-013

WiFi模块

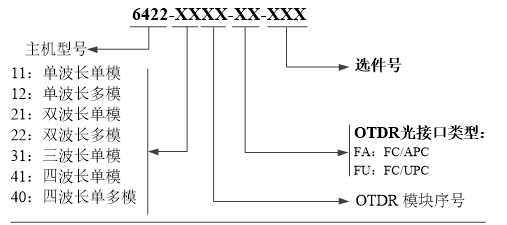

选购信息:

注:主机与OTDR模块可分别单选,支持一个主机配多个OTDR模块。

注:由于设计改进的需要,上述内容如有改变,恕不另行通知。
