隧道照明监测方案优选设备：洞外亮度检测器怎么装与用？

公路隧道属于特殊管状通行路段，空间狭窄、光线落差大，车辆进出隧道时会出现“明适应、暗适应”视觉滞后问题，极易产生黑洞、白洞视觉效应，导致驾驶员视线模糊、判断失误，引发交通安全隐患。依据《公路隧道通风照明设计规范》要求，隧道照明需跟随洞外自然光动态调节，规避光线骤变风险、兼顾通行安全与节能。云境天合TH-DW1隧道洞外亮度检测器专为隧道照明智能调控研发，可精准采集洞外亮度数据，联动洞内照明系统自动调光，适配高速隧道、城市下穿隧道等各类场景。本文结合设备特性，详细讲解安装方法、使用要点与应用方案。

一、设备核心概述

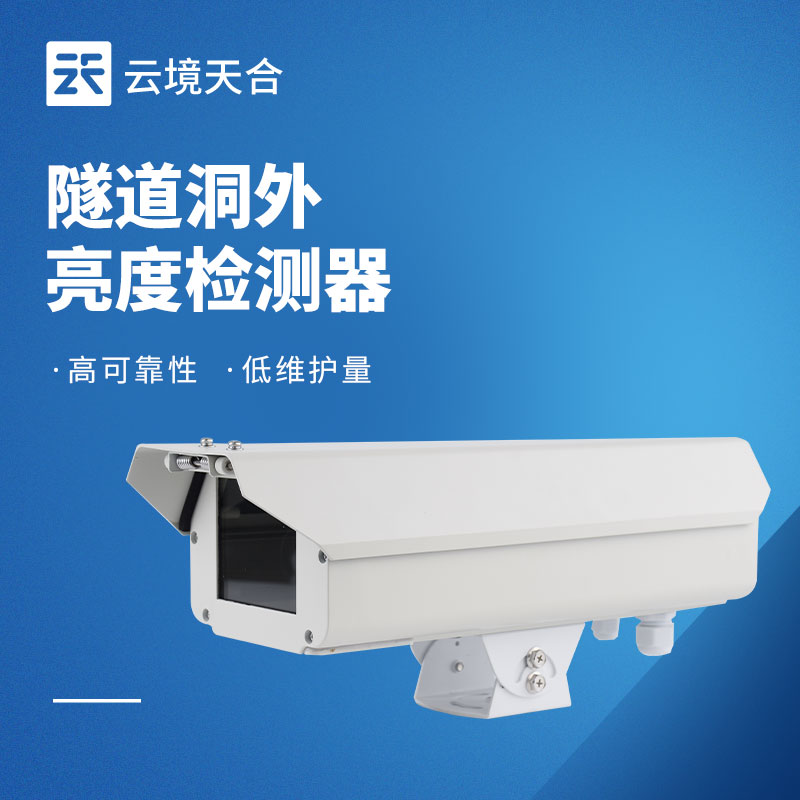

TH-DW1隧道洞外亮度检测器是适配隧道恶劣工况的高精度光电监测设备，采用最新微处理器技术，全程数字化运行，专为解决隧道内外明暗差导致的视觉安全问题设计。设备严格遵循CIE人眼视觉光谱标准，通过特制滤光片完成光谱校正，贴合人眼视觉特性，可精准捕捉洞外自然光亮度变化。

整机适配野外高低温、高湿、雷雨恶劣环境，自带温控、防雷、故障告警、数据存储功能，具备高稳定性、低功耗、免频繁维护的优势，安装调试简单。通过实时监测洞外亮度参数，联动洞内照明系统动态调光，既能彻底改善隧道行车视觉环境、保障通行安全，又能精准管控照明能耗，实现安全与节能双向兼顾。

二、核心应用场景与价值

1. 智能调光，消除视觉隐患

设备搭配洞内照度检测器联动使用，实时采集洞外自然光强度变化，动态调节隧道内部照明亮度，让洞内外光线平稳过渡，大幅降低驾驶员进出隧道的视觉冲击，杜绝黑洞、白洞效应，全方位提升隧道通行安全性。

2. 精准节能，降低运营成本

摒弃传统固定时长照明模式，依托实时亮度数据按需调控照明功率，白天强光时段降低洞内照明亮度、夜间及阴雨弱光时段合理补光，避免过度照明能耗浪费，实现照明资源精准投放，有效降低隧道长期运营能耗成本。

3. 异常预警，强化应急保障

可实时监测暴雨、大雾、沙尘等极端天气引发的洞外亮度骤变，快速识别环境异常，联动系统启动应急照明方案，同时可对接道路可变信息板，提醒驾驶员减速慢行，强化极端天气下的隧道通行应急保障能力。

三、产品核心特点

1. 精准灵敏响应：光亮度与光电流线性度优异，可极速响应自然光强弱变化，无延迟捕捉亮度波动；搭载自动增益控制技术，强光、弱光环境下均可保持高精度监测。

2. 贴合人眼光谱：严格按照CIE标准人眼视觉光谱曲线调校，配备专用高效滤光片，监测数据贴合人眼视觉感知，调光逻辑更科学。

3. 智能温控稳精度：内置加热片与散热风扇，可自主调节设备工作温度，抵消高低温环境对监测精度的干扰，保障全季节稳定运行。

4. 多功能集成设计：自带状态显示、故障自动告警、本地数据存储功能，支持72小时以上离线数据留存，设备调试、日常运维便捷高效。

5. 多接口适配：集成RS485数字输出、4-20mA模拟量输出、继电器开关量报警输出三重接口，适配各类监控平台与照明控制系统，数据采集传输便捷。

6. 工业级耐用防护：IP66高防护等级，适配高湿、多尘、雨雪野外工况；电源与通信接口专属防雷设计，有效抵御雷击损坏，设备使用寿命≥50000小时。

7. 低功耗易安装：整体低功耗设计，额定功耗5W，加热最大功耗仅20W；采用立柱式安装，结构简洁、调试简易，适配各类隧道现场部署。

四、核心技术参数

测量范围：0～10000cd/m² 测量精度：±0.1 cd/m² 测量角度：垂直≥20°、水平≥20° 通信输出：1路RS485数字接口、1路4～20mA模拟量接口、1路继电器开关量报警接口 供电电压：90V-305VAC（47-63Hz） 设备功耗：额定5W，最大20W（加热工况） 负载阻抗：≤500Ω 工作温度：-40℃～+85℃ 工作湿度：0～100%RH 防护等级：IP66 使用寿命：≥50000小时 安装方式：标准立柱安装

五、标准化安装步骤（实操教程）

1. 选点定位：设备安装于隧道入口外侧120~200米开阔区域，探头朝向隧道洞口上方天空，避开建筑遮挡、树木遮光、人工强光源干扰，保障采光无遮挡。

2. 高度校准：安装高度距路面4米左右，保持设备水平固定，规避路面反光、车辆遮挡对监测数据的影响。

3. 固定接线：采用立柱方式稳固安装设备，按照规范接入90~305VAC供电电源，对应接好RS485、4-20mA等信号线路，确保接线牢固、防水绝缘到位。

4. 系统联动：与隧道洞内照度检测器、照明控制柜、监控平台联动，搭建“洞外监测-数据传输-洞内调光”闭环控制系统。

5. 通电校准：设备通电后，使用标准光源完成精度校准，核对实时监测数据，确认响应灵敏、调光联动正常，无数据偏差。

六、选型与使用关键要点

1. 足量程适配强光场景：10000cd/m²超大量程，可覆盖正午强光极端工况，杜绝数据饱和失效，适配全域自然光监测。

2. 认准CIE光谱校正：设备标配专业光谱滤光校正，贴合人眼视觉规律，避免调光逻辑与人体视觉不符，从根源规避视觉疲劳与安全隐患。

3. 重视温漂补偿与响应速度：自带智能温控与快速响应机制，可精准适配阴晴、雨雪、昼夜快速光线变化，数据无滞后、精度无漂移。

4. 强化户外防护与防雷：IP66防护+接口防雷设计，适配隧道野外露天长期运行，无惧高低温、高湿、雷雨恶劣天气。

隧道洞外亮度监测是隧道智能照明调控、行车安全保障、节能降耗的核心环节。TH-DW1隧道洞外亮度检测器依托CIE光谱校正、智能温控稳精度、多信号输出、工业级高防护等优势，可精准实时监测洞外亮度变化，实现隧道照明动态智能调节，既解决车辆进出隧道的视觉安全问题，又有效降低隧道运营能耗，完全满足高速隧道、城市下穿隧道的标准化监测与智能化管控需求。如有采购、定制需求，欢迎直接联系云境天合（电话：15666887396，微信同号）
