关于TH-ZM1智能测控一体化闸门的8个常见问题

灌区数字化改造、高标准农田项目中，渠道配水管控设备的应用持续增多，TH-ZM1 智能测控一体化闸门可以自动调节闸门开度，管控水渠流量与流向，是灌区节水灌溉工程的配套设备，下面围绕选型、控制、结构、供电等高频问题逐一说明。如有采购、定制需求，欢迎直接联系云境天合（电话：15666887396，微信同号）

Q1：TH-ZM1 智能测控一体化闸门具备哪些功能？

TH-ZM1 用于农田灌溉水渠流量、流向调节，搭配闸前闸后水文仪器、高清摄像头等终端，依托物联网网络和云端平台交互数据。平台与 APP 可以远程管控闸门，同步上传水文数据、闸门开度、供电状态、视频图像；平台支持定时抓拍现场画面、云台远程调节，可查看操作日志、运行日志，调整灌溉指令，把控地块灌溉时长。设备支持恒流控制、水位控制、开度控制三种自动管控逻辑，完成灌区用水调度分配。

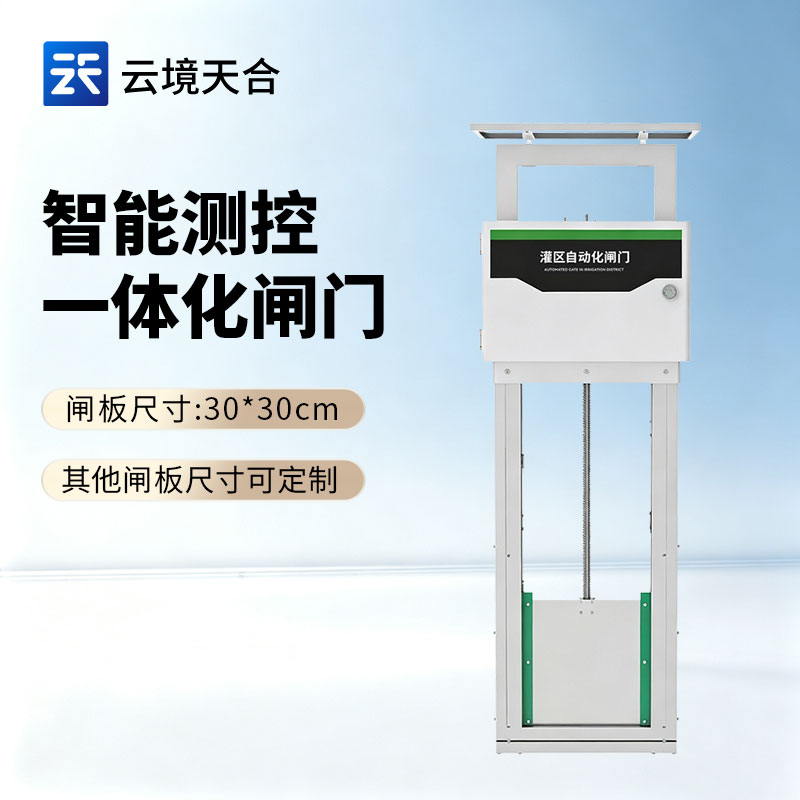

Q2：闸门由哪些部件组成？

整机包含闸门主体支撑钣金结构、主控系统、手动操作手柄、钣金闸板、闸板驱动装置、太阳能供电系统；出水口支架、水文监测仪器为选配部件，搭配云端服务平台组成整套系统。

Q3：TH-ZM1 有哪几种控制方式？

1. 平台 / APP 联网远控：恒流模式，设定瞬时流量和时长，闸门自动调整开度维持流量，到时自动关闭；水位模式，设定闸后水位和时长，自动维稳水位，按时关停；开度模式，设定开度数值与时长，闸门到达设定位置后计时关闭。

2. 手柄手动控制：断电或者应急场景下，现场操作手柄，升降闸板、调整开度。

3. RS485 组网控制：按照 ModBus-RTU 协议，第三方系统读取闸门状态、下发开度控制指令。

Q4：通讯接口配置有哪些？

配备 1 路 4G 无线通信，和平台双向传输数据；1 路 RS485 上行接口，供第三方系统读取、控制闸门；1 路 RS485 下行接口，采集闸前闸后水文仪器数据；1 路 RS485 下行电机控制接口，驱动螺杆正反转；1 路电池电压采集接口；2 路限位传感器接口；1 路开度位置传感器接口。

Q5：供电、功耗与工作环境参数是多少？

驱动电机仅支持 12VDC 供电，不支持宽压输入；标配 35W 太阳能板、充放电控制器、12V 12AH 铅蓄电池，其他规格太阳能组件无法直接固定在闸门主体支架。工作功耗 20W，待机功耗 1.5W；设备工作温度区间 - 20℃~70℃。

Q6：闸体和闸板材质、密封结构是什么样？

闸门支撑主体、闸板均为高强度一体成型钣金，闸板依靠不锈钢螺杆沿导槽升降。止水橡胶设置在支撑结构内侧及底部，渗漏指标为每延米小于 0.25L / 分钟，密封稳定。闸板运动副采用超高分子聚乙烯耐磨材料，具备自润滑属性，降低启闭摩擦损耗。

Q7：闸板尺寸是否支持定制？

默认规格 30cm×30cm，其余尺寸可以按需定制。

Q8：和传统手摇闸门对比，管理上有哪些变化？

传统手摇闸门需要人员到现场启闭，水量管控依靠经验，计量难度大。TH-ZM1 可以远程下发控制指令，自动维持流量或者水位，数据全程留存，管理人员不用频繁到渠道现场，适配灌区数字化管理模式。
