溶解氧传感器

溶解氧传感器

产品型号:TH-S8

产品品牌:云境天合

更新时间:2024-10-09

溶解氧传感器是基于物理学中特定物质对激发荧光的猝灭原理设计而成,当激发光照射在荧光膜头表面的荧光物质上,荧光物质受到激发,发出荧光,荧光的熄灭时间受荧光膜头表面氧分子浓度的影响。
产品详情

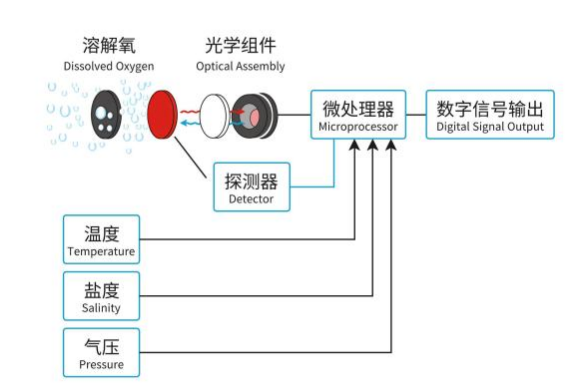

一.溶解氧传感器工作原理

荧光法溶解氧传感器是基于物理学中特定物质对激发荧光的猝灭原理设计而成。当激发光照射在荧光膜头表面的荧光物质上,荧光物质受到激发,发出荧光,荧光的熄灭时间受荧光膜头表面氧分子浓度的影响。可以通过检测荧光的发光寿命,从而计算出氧分子的浓度,经过温度、气压以及盐度补偿输出最终值。

二.溶解氧传感器技术参数

测量原理荧光寿命法
量程范围0-20mg/L
分辩率0.01mg/L
精度±2%, ±0.3℃
温度补偿自动温度补偿
输出方式RS-485(Modbus/RTU)、4-20mA
存储温度-5~+65℃
工作环境0-50℃ , <0.3MPa
安装方式浸入式安装,3/4NPT 安装螺纹
线缆长度5m
功耗0.2W,12V 供电
供电DC:12V-24V
防护等级IP68
校准方式两点校准


三.溶解氧传感器尺寸/安装

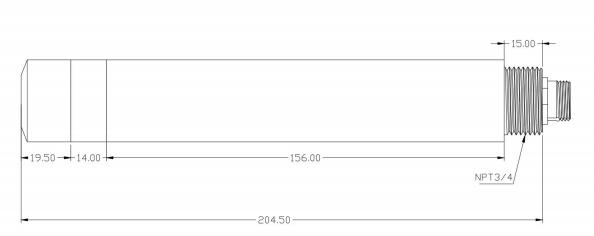

1.尺寸图

2.接线图

线缆为4芯屏蔽线:

红色线—电源线

蓝色线—地线(GND)绿色线—485B

黄色线—485A

生产批次不同,线缆颜色略有差异,具体参照线缆丝印。

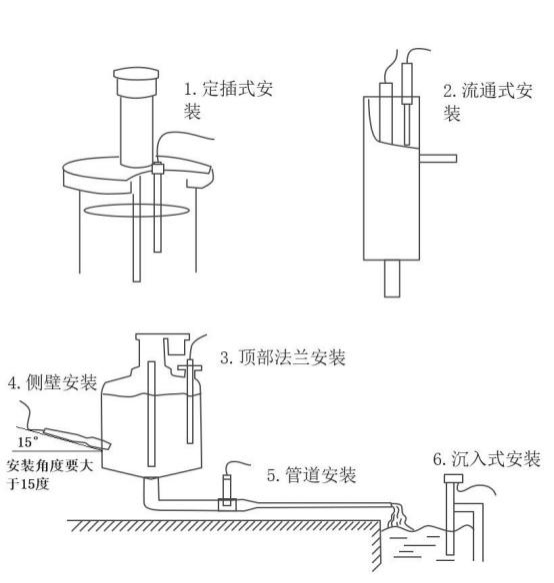

3.安装

通电前应仔细检查接线顺序,避免因接线错误而造成不必要的损失,接线处应做防水处理。

四.溶解氧传感器维护和保养

1)传感器外表面:用清水冲洗传感器的外表面,如果仍有污垢残留,请用湿润的软布进行擦拭,对于一些顽固的污垢,可以在水中加入一些家用洗涤液来清洗。

2)荧光膜头表面:如果荧光膜头表面存在污垢,请用清水冲洗或用软布轻轻擦拭。清洁时注意力度避免造成测量区域划伤而影响测量精度。

3)测量值过高、过低需清洗萤光膜头并在测量时搅动膜头,防止膜头表面被外物附着。

五.溶解氧传感器传感器校准

5.1零点校准

将95mL的水加入5g亚硫酸钠并搅拌均匀,将传感器放入该溶液中,待3分钟数值稳定后,按照通信指令进行零点校准。

5.2斜率校准

将传感器放在空气饱和水中,待3分钟左右数值稳定后进行斜率校准,按照通信指令进行零点校准。

5.3注意事项

避免荧光膜的内表面被阳光或强光照射不要用手及尖锐物体触摸荧光膜

在使用时避免荧光膜表面附着气泡
