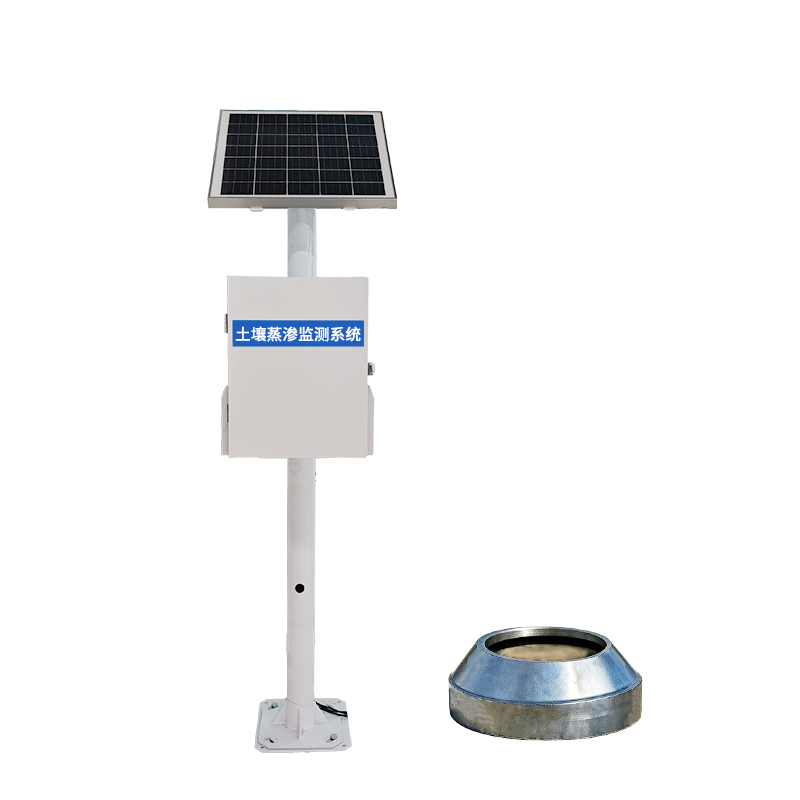

称重式土壤蒸渗仪

产品简介

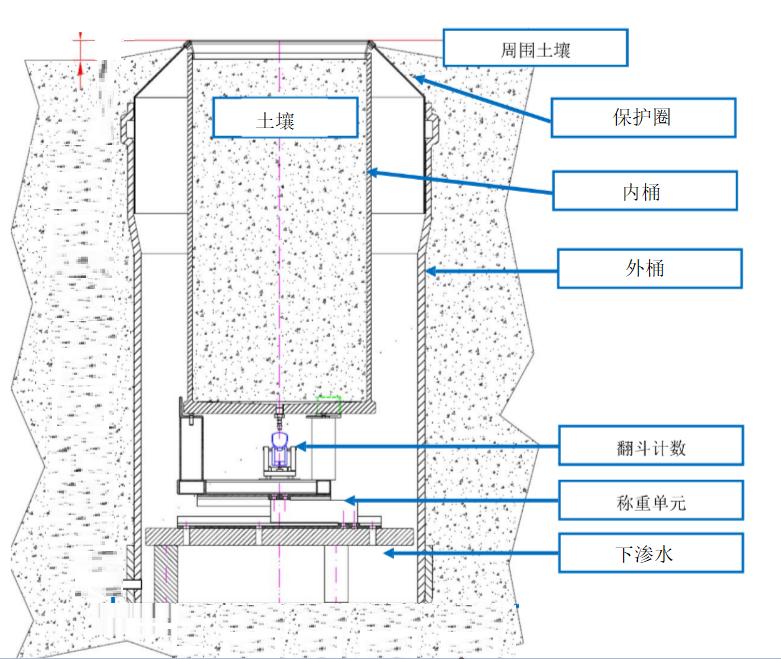

土壤蒸渗仪是我公司在现代电子技术、土壤物理学和微气候学等学科领域不断深入发展的基础上，为测定农田蒸腾蒸发和地下水-土壤水转化而研发生产的一种更系统更综合的标准实验设备。其通过对被测土壤(原状土或人工配置实验士)水循环的记录分析，以研究农作物的耗水规律和SPAC系统中水分运移转化规律。该仪器采用先进的高分辨率称重系统，配置了智能数据采集器和信号传感器，可同时检测被测土体水分蒸腾蒸发、渗漏随时间的微小变化及气温、空气湿度、光照、降水等对应相关参数，并对测量的数据进行实时在线快速分析处理、记录诸存，做到了数据采集的高速化、准确化和人性化，大大提高了工作效率，降低了劳动强度。适用于农田、草原、森林及河流湿地等生态系统水文循环的长期监测。大型称重式蒸渗仪，是我公司在充分汲取国内外有关系统特点的基础上，设计研制的新款设备其主要特点是:紧跟传感器技术和检测技术的革新提高了相关参数的测量精度，同时，进一步改善和提高了大型称重式蒸渗仪使用中的人机接口效率，降低了劳动强度和维护工作量.其筒体结构与工作原理如图1所示，主要包括箱体(主体系统的核心) 、称重系统、供排水系统和数据采集系统。蒸渗仪的主题系统是指装有饱和或非饱和的土箱、外壁以及土壤中的测试仪器，土箱的结构和仪器的数量和种类依据科研需求设计和布局。

仪器用途

基于水量平衡原理直接测量地表蒸散的成组设备，能够实现降雨量、蒸发散量和排水量的精确测量；选配各种类型的传感器，可用于研究水分平衡、物质平衡、土壤溶质运移等领域内的的科研需求。

仪器组成

●外桶不锈钢材质；

●内桶不锈钢材质；

●称重台，不锈钢材质；

● 挡水圈，不锈钢材质；

● 高精度称重传感器；

●下渗水传感器；

●排水泵；

组装仪器

1.内桶、称重台、称重传感器、下渗水传感器已一体式组装完成，方便现场安装；

2.排水泵：外置安装，可使用U型扣安装到支架或立杆，使用12V供电；

3.排水管安装：进水管，一端接到外桶底一端连接到泵进水口；出水管，一端接泵出水口一端引到防水盒外排水；

4.下渗水传感器：翻斗式，已集成于称重底座；

5.称重传感器：0-1000kg，6线制，已集成于称重底座；

6.橡胶密封圈：用于密封顶圈与外桶连接；

7.蒸渗仪上盖：配套密封项圈，防止杂物或水进入蒸渗仪；

8.传感器线缆及抽水管经上盖防水接头引出连接到数据采集系统及水泵；

产品技术参数

（1）称重传感器：量程0-300kg，精度±0.02%FS ；

（2）渗漏量量程：0-4mm/min

（3）土壤温湿度电传感器：土温量程：-40-80℃ 分辨率0.1℃。土湿量程：0—100% ，分辨率0.1%RH；

（4）土壤张力计：测量精度：±0.5kpa ，分辨率 ：±0.5kpa ，工作电流：6mA ，工作温度：0~60℃ ，监测长度：60cm ，测量范围：-100kpa~0kpa

（5）蒸渗仪：高度 900mm，直径500mm，分辨率：0.1mm；

（6）遥测终端机：一体式内置

（7）数据接口：RS-485

（8）无线4G传输+5年流量

数据采集仪

内核： ARM 32位Cortex-M3 CPU

系统时钟：高可达72MHz

指令执行速度： 1.25Dmips/MHz

采样频率：0.5s/次

抗干扰：输入、输出采用光电隔离，抗干扰能力强
稳定性：具有看门狗电路，自动复位功能，保证系统稳定运行

存储功能：FLASH存储容量： 4M bits（每1小时存储一次，可存储1.6年），同时可扩展至32Mbit.并可扩展USB存储接口1个，实现U盘存储；

功能要求：智能采集、转发、存储，具有自动、人工召测功能。

传感器通道：模拟/计数通道：16路，可再扩展16路数字I/O通道，用于各种外接扩展功能.模拟量A/D转换精度：12位，频率量采用16位高速计数器进行采集，输入信号频率高达1MHz.

供电显示：宽电压输入：8V~40V

环境温度：-30~85℃

功耗：整机功耗不大于 2W

ID设置：支持网络ID号设置，明确设备网络地址；

显示形式：192*64全点阵液晶显示，可以显示12*4个汉字，整体界面清晰美观；可扩展LED显示屏进行丰富显示；同时支持实时时钟及时间校准功能

数据存储：掉电采用电池供电数据保护，设置的参数以及历史数据可在掉电时保存

通讯功能：具有三路RS232/RS485/USB通信接口，可进行RS232/RS485/USB通信；并可扩展 CAN总线通信接口1个；

远程升级：支持远程应用程序更新：采集仪程序更改、升级，无需返厂，通过计算机软件，即可对采集仪进行远程程序更新，支持现场和远程对设备进行各项参数设置或读取的编程操作

通讯协议：支持tcp/udp通讯方式、标准MODBUS协议，双协议切换功能，方便用户实现上位机软件二次编程。
